Lugar de origem:
original
Marca:
TEXAS INSTRUMENTS
Número do modelo:
LMV321M5
contacte-nos

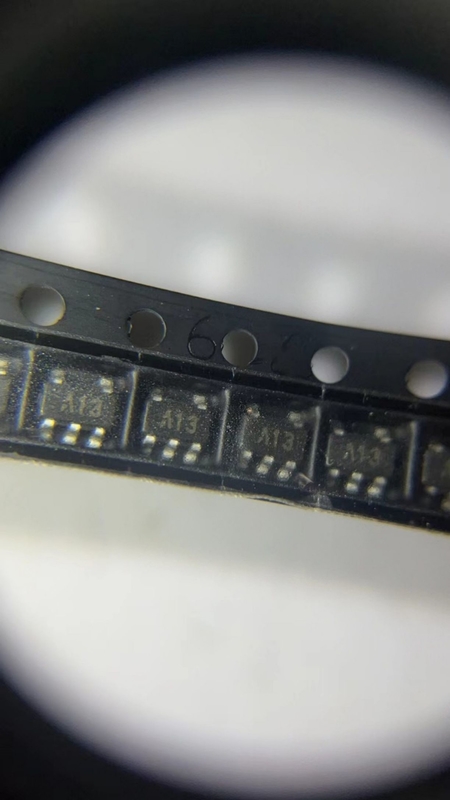

O LMV321M5 é um amplificador operacional de baixa voltagem do monocanal (op-ampère) projetado para aplicações de uso geral. Tem uma escala da tensão da entrada e da saída do trilho-à-trilho, assim que significa que pode aceitar os sinais de entrada que estendem da terra à tensão de fonte e produz os sinais de saída que balançam entre a terra e a tensão de fonte. O LMV321M5 tem uma baixa polarização da entrada atual e uma tensão do offset da entrada do ponto baixo, que fazem apropriado para o uso nas aplicações que exigem a impedância alta da entrada e a amplificação precisa do sinal. Pode operar-se com uma tensão de fonte tão baixo quanto 2.7V e tem um produto da largura de banda do ganho de 1 megahertz. O LMV321M5 está disponível no pacote SOT-23, que faz apropriado para o uso em aplicações espaço-forçadas.
| Especificações técnicas do produto | |
| UE RoHS | Não complacente |
| ECCN (E.U.) | EAR99 |
| Estado da parte | NRND |
| HTS | 8542.33.00.01 |
| SVHC | Sim |
| SVHC excede o ponto inicial | Sim |
| Automotivo | Não |
| PPAP | Não |
| Tipo | Amplificador da baixa tensão |
| Fabricante Type | Amplificador da baixa tensão |
| Número de canais pela microplaqueta | 1 |
| Trilho a cercar | Trilho para cercar a saída |
| Tecnologia de processamento | BiCMOS |
| Tipo da saída | CMOS |
| O máximo entrou a tensão deslocada (o milivolt) | 7@5V |
| Única tensão de fonte mínima (v) | 2,7 |
| Única tensão de fonte máxima (v) | 5,5 |
| Corrente deslocada entrada máximo (A) | 0.05@5V |
| Corrente diagonal entrada típica (A) | 0.015@5V |
| Corrente diagonal entrada máximo (A) | 0.25@5V |
| Corrente máxima da fonte (miliampère) | 0.25@5V |
| Corrente de saída típica (miliampère) | 60 |
| Tipo da fonte de alimentação | Único |
| Taxa de pântano típica (V/us) | 1@5V |
| Densidade entrada típica da tensão do ruído (nV/rtHz) | 39@5V |
| Ganho típico da tensão (DB) | 100 |
| Densidade atual entrada típica do ruído de Noninverting (pA/rtHz) | 0.21@5V |
| PSRR mínimo (DB) | 50 |
| CMRR mínimo (DB) | 50 |
| Escala mínima de CMRR (DB) | 50 a 60 |
| Produto típico da largura de banda do ganho (megahertz) | 1 |
| Apoio interrompido | Não |
| Temperatura de funcionamento mínima (c) | -40 |
| Temperatura de funcionamento máximo (c) | 125 |
| Categoria da temperatura do fornecedor | Industrial |
| Empacotamento | Fita e carretel |
| Montagem | Montagem de superfície |
| Altura do pacote | 1,1 |
| Largura do pacote | 1,75 (máximo) |
| Comprimento do pacote | 3,05 (máximo) |
| O PWB mudou | 5 |
| Nome do pacote padrão | ÉBRIO |
| Pacote do fornecedor | SOT-23 |
| Pin Count | 5 |
| Forma da ligação | Gaivota-asa |
