Lugar de origem:
original
Marca:
FAIRCHILD
Número do modelo:
LMV358AM8X
contacte-nos
LMV358AM8X é um circuito integrado de duplo canal, de baixa voltagem do amplificador operacional (op-ampère) (IC) fabricado por Texas Instruments. É um op-ampère de uso geral projetado operar-se com uma única tensão de fonte, fornecendo o balanço da entrada do trilho-à-trilho e da saída.
Aplicações:
Amplificadores audio e pré-amplificadores.
Amplificadores do sensor.
Circuitos do acondicionamento de sinal.
Filtros ativos.
osciladores Tensão-controlados.
Características:
Op-ampères independentes duplos em um único pacote.
Escala de tensão de entrada larga: 2.7V a 5.5V.
balanço da entrada e da saída do Trilho-à-trilho.
Consumo da baixa potência: 0,5 miliampères pelo canal.
Relação de rejeção alta do comum-modo (CMRR): DB 70.
Baixa corrente da polarização da entrada: nA 45.
estábulo do Unidade-ganho.
Proteção do ESD: 2 quilovolts (modelo do corpo humano).
Parâmetros:
Escala de tensão entrada: 2.7V a 5.5V.
Escala da tensão da saída: 0V a VCC.
Variação da temperatura de funcionamento: -40°C a 125°C.
Produto da largura de banda do ganho: 1 megahertz.
Taxa de pântano: 0,5 V/μs.
Tensão deslocada entrada: 5 milivolt.
Corrente deslocada entrada: nA 2.
Empacotamento: SOIC-8.
| UE RoHS | Complacente |
| ECCN (E.U.) | EAR99 |
| Estado da parte | Obsoleto |
| HTS | 8542.33.00.01 |
| Automotivo | Não |
| PPAP | Não |
| Tipo | Amplificador da baixa tensão |
| Fabricante Type | Amplificador da baixa tensão |
| Número de canais pela microplaqueta | 2 |
| Trilho a cercar | Trilho para cercar a saída |
| Tecnologia de processamento | CMOS |
| Tipo da saída | CMOS |
| O máximo entrou a tensão deslocada (o milivolt) | 7@5V |
| Única tensão de fonte mínima (v) | 2,7 |
| Única tensão de fonte máxima (v) | 5,5 |
| Tensão de fonte dupla mínima (v) | 卤 1,35 |
| Tensão de fonte dupla máxima (v) | 卤 2,75 |
| Corrente deslocada entrada máximo (A) | 0,001 (tipo) @5V |
| Corrente diagonal entrada típica (A) | 0.001@5V |
| Corrente máxima da fonte (miliampère) | 0.3@5V |
| Corrente de saída típica (miliampère) | 160 |
| Tipo da fonte de alimentação | Único|Duplo |
| Taxa de pântano típica (V/us) | 1.5@5V |
| Densidade entrada típica da tensão do ruído (nV/rtHz) | 33@5V |
| Ganho típico da tensão (DB) | 70 |
| PSRR mínimo (DB) | 50 |
| CMRR mínimo (DB) | 50 |
| Escala mínima de CMRR (DB) | 50 a 60 |
| Produto típico da largura de banda do ganho (megahertz) | 1,4 |
| Apoio interrompido | Não |
| Temperatura de funcionamento mínima (°C) | -40 |
| Temperatura de funcionamento máximo (°C) | 125 |

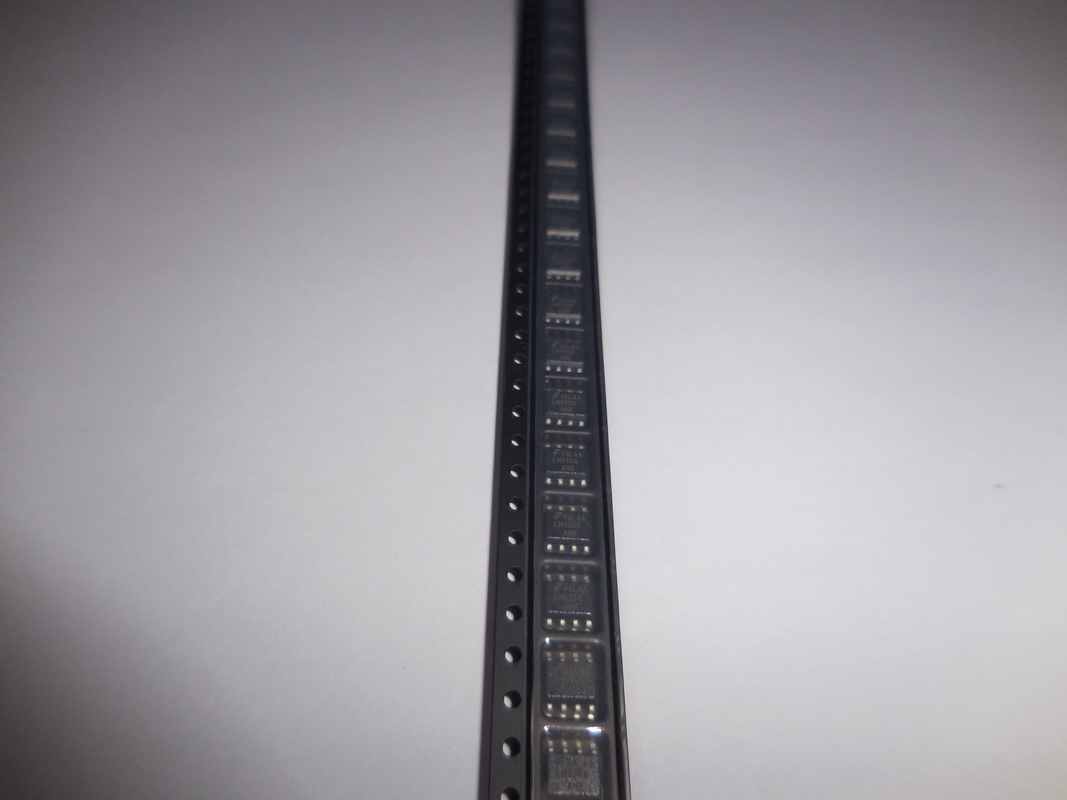

| Empacotamento | Fita e carretel |
| Montagem | Montagem de superfície |
| Altura do pacote | 1,5 (máximo) |
| Largura do pacote | 3,9 |
| Comprimento do pacote | 4,9 |
| O PWB mudou | 8 |
| Nome do pacote padrão | ASSIM |
| Pacote do fornecedor | SOIC |
| Pin Count | 8 |
| Forma da ligação | Gaivota-asa |
