Lugar de origem:
original
Marca:
ST
Número do modelo:
LMV358LIDT
contacte-nos

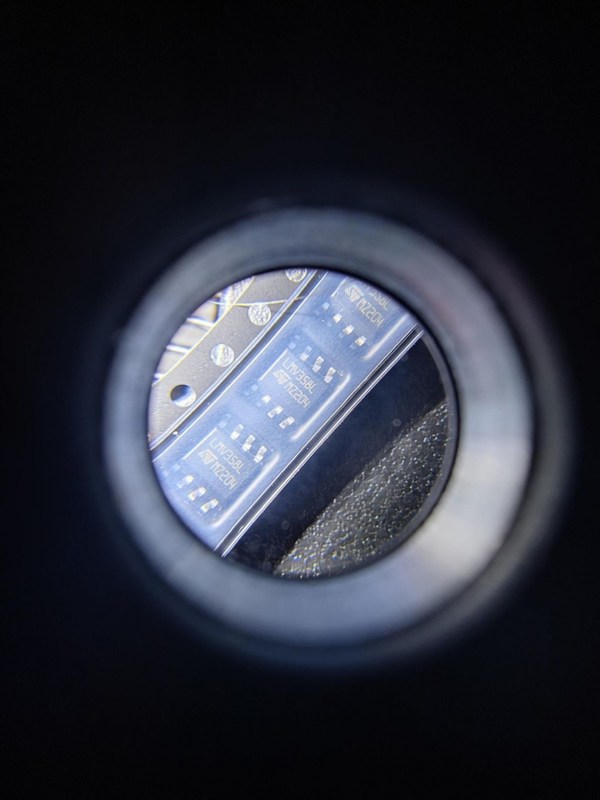

LMV358LIDT é um amplificador operacional de baixa voltagem do circuito duplo composto de STMICROELECTRONICS
fabricação. Pode operar-se sob uma única tensão de fonte de alimentação, fornecendo o trilho para cercar o balanço da entrada e da saída, e é projetada para aplicações da baixa potência. Os seguintes são seus aplicações, conclusões, e parâmetros:
Aplicação:
Amplificador audio e pré-amplificador
Amplificador do sensor
circuito do acondicionamento de sinal
Filtro ativo
Oscilador controlado de tensão
Conclusão:
LMV358LIDT é um amplificador operacional de baixa voltagem do circuito duplo apropriado para aplicações da baixa potência.
Pode operar-se sob uma única tensão de fonte de alimentação, fornecendo o trilho para cercar o balanço da entrada e da saída.
Tem o consumo da baixa potência, a relação de rejeção alta do modo comum, a proteção atual e segura da baixa polarização da entrada da descarga eletrostática (ESD).
É apropriado para aplicações tais como amplificadores audio, amplificadores do sensor, circuitos do acondicionamento de sinal, filtros ativos, e osciladores controlados de tensão.
Parâmetros:
Escala de tensão entrada: 2.7V a 5.5V
Escala da tensão da saída: 0V a VCC
Variação da temperatura de funcionamento: -40 ° C a 125 C do °
produto da Ganho-largura de banda: 1 megahertz
Inclinação proporcional: 0,5 μ s do v
Tensão de polarização entrada: 1 milivolt
Corrente entrada da polarização: nA 10
Empacotamento: SOIC8
| UE RoHS | Complacente |
| ECCN (E.U.) | EAR99 |
| Estado da parte | Ativo |
| HTS | 8542.33.00.01 |
| Automotivo | Não |
| PPAP | Não |
| Tipo | Amplificador de baixa potência |
| Fabricante Type | Amplificador de baixa potência |
| Número de canais pela microplaqueta | 2 |
| Trilho a cercar | Trilho para cercar a saída |
| O máximo entrou a tensão deslocada (o milivolt) | 7@5V |
| Única tensão de fonte mínima (v) | 2,7 |
| Única tensão de fonte máxima (v) | 5,5 |
| Tensão de baixo nível típica da saída (v) | 0,3 |
| Tensão de nível elevado típica da saída (v) | 4,99 |
| Corrente deslocada entrada máximo (A) | 0.03@5V |
| Corrente diagonal entrada típica (A) | 0.027@5V |
| Corrente diagonal entrada máximo (A) | 0.06@5V |
| Corrente quieta máxima (miliampère) | 0.5@5V |
| Tipo da fonte de alimentação | Único |
| Taxa de pântano típica (V/us) | 0.7@5V |
| Densidade entrada típica da tensão do ruído (nV/rtHz) | 30@5V |
| Tração deslocada entrada da tensão (uV/°C) | 5 (tipo) |
| Ganho típico da tensão (DB) | 100 |
| Densidade atual entrada típica do ruído de Noninverting (pA/rtHz) | 0.3@5V |
| CMRR mínimo (DB) | 72 |
| Escala mínima de CMRR (DB) | 71 a 75 |
| Produto típico da largura de banda do ganho (megahertz) | 1,3 |
| Apoio interrompido | Não |
| Temperatura de funcionamento mínima (°C) | -40 |
| Temperatura de funcionamento máximo (°C) | 125 |
| Categoria da temperatura do fornecedor | Industrial |
| Empacotamento | Fita e carretel |
| Montagem | Montagem de superfície |
| Altura do pacote | 1,25 (minuto) |
| Largura do pacote | 3,9 |
| Comprimento do pacote | 4,9 |
| O PWB mudou | 8 |
| Nome do pacote padrão | ASSIM |
| Pacote do fornecedor | ASSIM N |
| Pin Count | 8 |
| Forma da ligação | Gaivota-asa |
