Lugar de origem:
original
Marca:
TI
Número do modelo:
DAC7714UB
contacte-nos

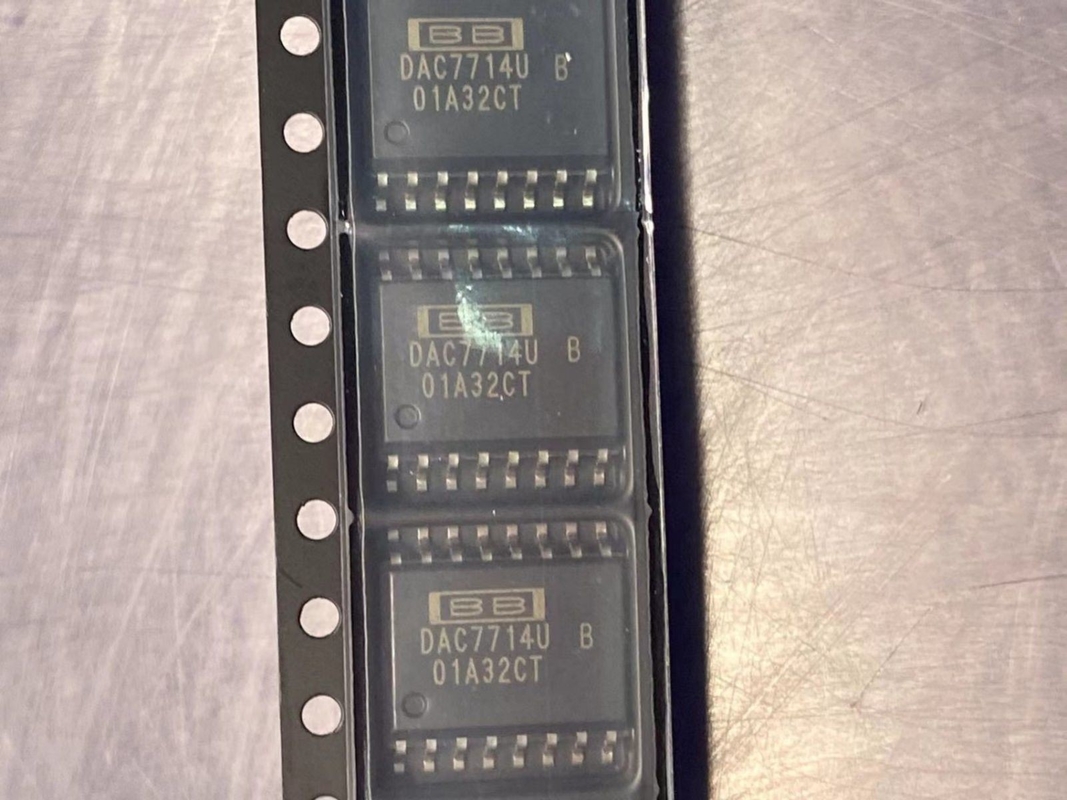

Conversor de DAC7714UB DAC, você pode facilmente traduzir um córrego digital dos pulsos em um sinal análogo variável. Este dispositivo é baseado na arquitetura de R-2R. Tem uma saída da tensão. A relação digital deste dispositivo é de série. Este DAC tem uma definição de 12bit. Sua tensão de fonte dupla típica é ±15 V, com um mínimo de ±14.25 V e máximo de ±15.75 V. Este DAC tem uma variação da temperatura do °C -40 aos 85 °C. Este dispositivo vem no empacotamento do tubo. Este dispositivo usa uma ou dois fontes de alimentação.
| UE RoHS | Complacente |
| ECCN (E.U.) | EAR99 |
| Estado da parte | Ativo |
| HTS | 8542.39.00.01 |
| SVHC | Sim |
| Automotivo | Não |
| PPAP | Não |
| Tipo do conversor | Uso geral |
| Arquitetura | R-2R |
| Definição | 12bit |
| Taxa de conversão | 89ksps |
| Número de DAC Channels | 4 |
| Número de saídas pela microplaqueta | 4 |
| Tempo de estabelecimento máximo (nós) | 10 |
| Tipo de relação de Digitas | Série |
| Tipo da saída | Tensão |
| Polaridade da saída | Unipolar|Bipolar |
| Referência da tensão | Externo |
| Única tensão de fonte mínima (v) | 14,25 |
| Tensão de fonte dupla máxima (v) | ±15.75 |
| Tipo da fonte de alimentação | Único|Duplo |
| Dissipação de poder máxima (mW) | 250 |
| Erro integral da não-linearidade | ±1LSB |
| Erro completo | ±2LSB |
| Temperatura de funcionamento mínima (°C) | -40 |
| Temperatura de funcionamento máximo (°C) | 85 |
| Empacotamento | Tubo |
| Montagem | Montagem de superfície |
| Altura do pacote | 2,35 (máximo) |
| Largura do pacote | 7,6 (máximo) |
| Comprimento do pacote | 10,5 (máximo) |
| O PWB mudou | 16 |
| Nome do pacote padrão | ASSIM |
| Pacote do fornecedor | SOIC |
| Pin Count | 16 |
| Forma da ligação | Gaivota-asa |
