Lugar de origem:
original
Marca:
XILINX
Número do modelo:
XC6SLX75-3CSG484I
contacte-nos
Aplicação:

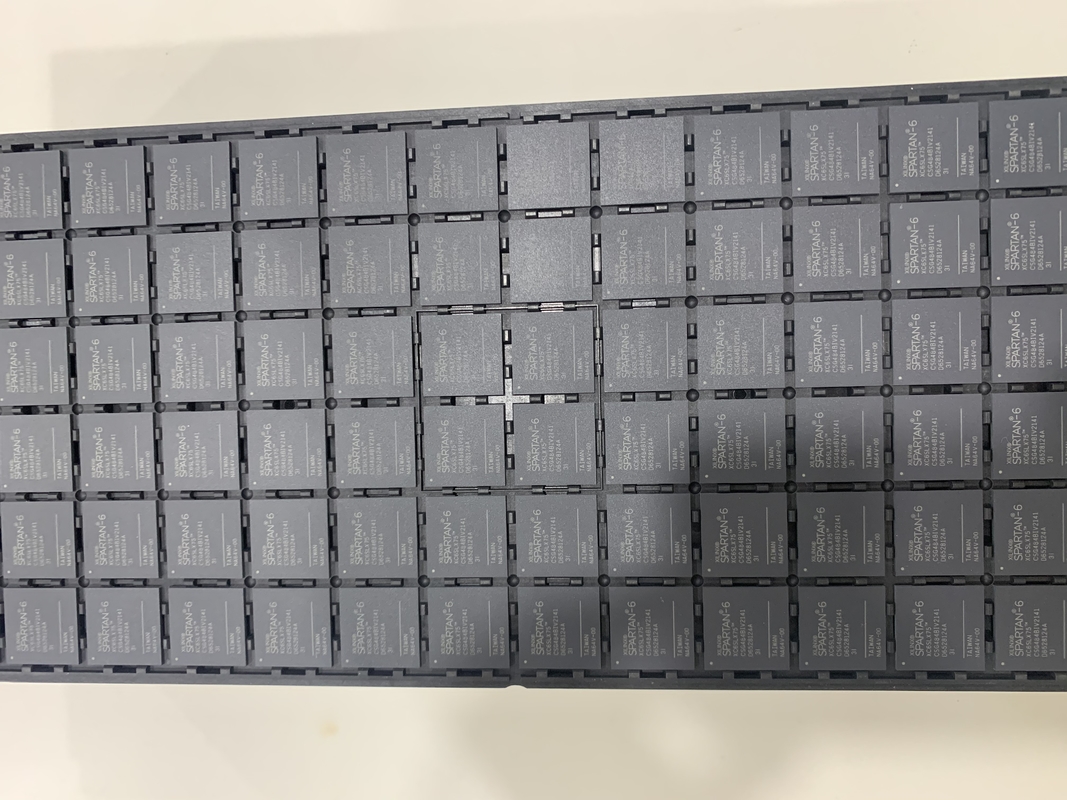

O XC6SLX75-3CSG484I é um dispositivo lógico programável de baixo consumo lançado pela Xilinx Company, usado principalmente em comunicação, processamento de imagem, controle industrial, eletrônica automotiva e outros campos.As suas ferramentas de projecto eficientes e as suas capacidades de configuração flexíveis podem satisfazer as necessidades de projecto de diferentes campos.
Conclusão:
"Fusão" superior a 50 W; ou
75840 unidades lógicas (LUT)
4992 registos
540 RAM no chip (BRAM)
12 blocos de processador de sinal digital (DSP)
A frequência máxima do relógio é de 500 MHz
3.3V de alimentação
Projeto de baixa potência para otimização de potência estática
Parâmetros:
Para além de alguns parâmetros mencionados na conclusão acima, o XC6SLX75-3CSG484I apresenta também os seguintes parâmetros principais:
Pacote de 484 pinos
Suporta interfaces seriadas de alta velocidade para transceptores LVDS, HSUL e seriados
Suporta as interfaces PCI Express Gen1 e Gen2
Suporta interfaces de memória DDR, DDR2 e DDR3
Suporta múltiplos módulos de gerenciamento de relógios e controle de tempo
Suporta múltiplas restrições temporais e ferramentas de análise temporal
Suporta vários padrões de E/S, como LVCMOS, LVTTL, HSTL, SSTL, LVDS, etc.
Envie a sua consulta directamente para nós
